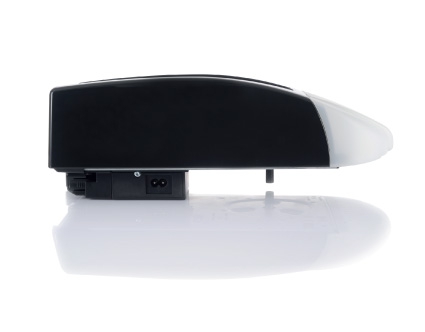

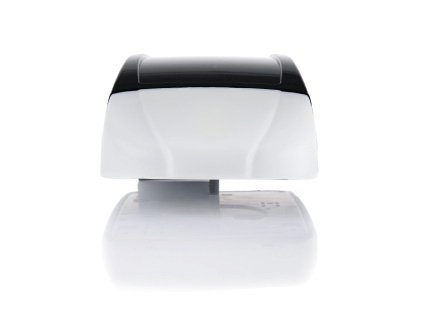

Marantec Comfort 260
Der Antrieb Comfort 260
Die integrierte Stromspartechnik und LED-Beleuchtung macht sie besonders energieeffizient, die Steuerung arbeitet torschonend. Durch eine sensible Hinderniserkennung, die das Tor sofort stoppt und reversiert, sobald sie ein Hindernis berührt sowie die Aufschubsicherung, die ein Aufschieben des Tores verhindert, bieten die Antriebe der Comfort 200-Serie Sicherheit für die ganze Familie. Die Antriebe verfügen über eine Laufgeschwindigkeit von maximal 160 mm/Sek. und sind mit einem Battery-Backup erweiterbar, das bei einem Stromausfall die Energieversorgung übernimmt.
Lieferumfang
-Motor-Aggregat Comfort 260 mit integrierter Steuerung |
-Digital 921 Modulempfänger, 868 MHz bi-linked |
-Digital 572 Micro-Handsender, 2-Kanal, 868 MHz bi-linked |
-Universal-Einbauset für Schwing- und Sektionaltore |
Netzkabel mit Eurostecker, 1.500 mm |
Elektrische Daten
Nennspannung | 230 V |
Nennfrequenz | 50/60 Hz |
Stromaufnahme | 1,1 A |
Leistungsaufnahme Betrieb | 0,25 KW |
Leistungsaufnahme Stand-by | ca. 4 W |
Betriebsart (Einschaltdauer) | KB 2 Min. |
Steuerspannung | 24 V DC |
Schutzart | (Motor-Aggregat) IP 20 |
Schutzklasse | II |
Mechanische Daten
Zug- und Druckkraft | max. 550 N |
Laufgeschwindigkeit | max. 160 mm/Sek. |
Öffnungszeit (torspezifisch) | ca. 14 Sek. |
Umgebungsdaten
Abmessungen | (Motor-Aggregat) 190 x 125 x 360 mm |
Abmessungen | (Verpackung) 245 x 145 x 500 mm |
Gewicht (gesamt) | 6,4 kg |
Temperaturbereich | –20°C bis +60°C |
Leuchtmittel | (LED) 1x 8-LED-Modul |
Funktionen
Strom-Spar-Technik |
Elektronische Endabschaltung |
Soft-Start /Soft-Stopp |
Aufschubsicherung |
Blockierschutz |
Laufzeitbegrenzung |
Entriegelung über Zugseil (innen) |
Anschluss Taster, Lichtschranke, Haltkreis |
Programmierbarer Ein/Ausgang |
Anschluss für Erweiterungsmodule, nicht EM 13 |
Anschluss für Battery backup |
Ausgang 24 VDC, 250 mA |
Back jump |
Wartungs- und Zyklenzähler |
Abschaltautomatik AUF und ZU getrennt programmierbar |
Antriebsbeleuchtung auch über Funk schaltbar |
Torlaufgeschwindigkeit AUF und ZU getrennt programmierbar |
Soft-Lauf-Position AUF und ZU getrennt programmierbar |
Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar |
Automatische Zulauffunktion |
Fehlerspeicher |
Programmierung und Zustandsmeldung über LCD-Anzeige |
Artikelnummer: 183 501
Antriebsschienen
Microprofilierte Antriebsschiene
Zahnriemen, 2- teilig (0,8mm) zur Auswahl:
K- Schiene: Bis zu einer Torhöhe von 2180 mm
Gesamtlänge | 3080 mm |
Bewegungshub | 2475 mm |
Verpackungslänge | 1600 mm |
Gewicht | 5,4 kg |
Artikelnummer: 115 165
M- Schiene: Bis zu einer Torhöhe von 2450 mm
Gesamtlänge | 3330 mm |
Bewegungshub | 2725 mm |
Verpackungslänge | 1725 mm |
Gewicht | 5,9 kg |
Artikelnummer: 115 167
L- Schiene: Bis zu einer Torhöhe von 3000 mm
Gesamtlänge | 4090 mm |
Bewegungshub | 3485 mm |
Verpackungslänge | 2100 mm |
Gewicht | 7,0 kg |
Artikelnummer: 115 168
