Marantec Comfort 360 blueline

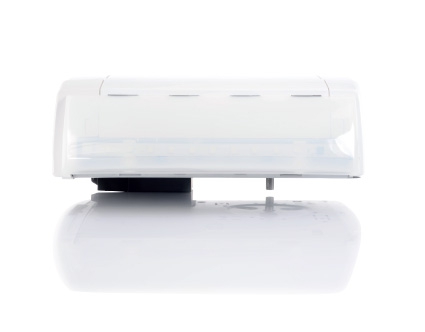

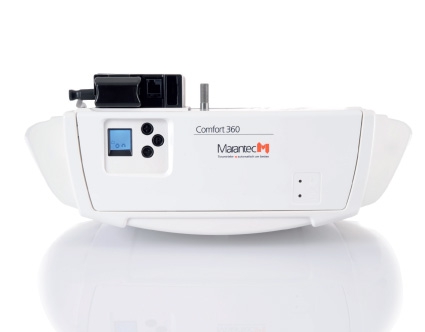

Der Antrieb Comfort 360 blueline
Unsere Comfort 360 zeichnet die patentierte blueline-Technologie aus, die den Energieverbrauch auf nahezu Null reduziert, immer dann, wenn der Antrieb nicht läuft. Mit einer Torlaufgeschwindigkeit von bis zu 235 mm/Sek. in Auf- und Zu-Richtung sind die Antriebe dank der speed-Funktion gleichzeitig besonders schnell. Und mit einer maximalen LED-Lichtleistung, die einer Glühbirne von 160 W entspricht, auch noch extrem hell – Komfort und Sicherheit in Perfektion.
Lieferumfang
| -Motor-Aggregat mit integrierter Steuerung |
| -Digital 921 Modulempfänger, 868 MHz bi-linked |
| -Digital 663 Mini-Handsender, 3-Kanal |
| -Digital 572 Micro-Handsender, 2-Kanal |
| -Universal-Einbauset für Schwing- und Sektionaltore |
| Netzkabel mit Eurostecker, 1.500 mm |
Elektrische Daten
| Nennspannung | 230 V |
| Nennfrequenz | 50/60 Hz |
| Stromaufnahme | 1,1 A |
| Leistungsaufnahme Betrieb | 0,25 KW |
| Leistungsaufnahme Stand-by | ca. 0,6 W |
| Betriebsart (Einschaltdauer) | KB 2 Min. |
| Steuerspannung | 24 V DC |
| Schutzart | (Motor-Aggregat) IP 20 |
| Schutzklasse | II |
Mechanische Daten
| Zug- und Druckkraft | max. 650 N |
| Laufgeschwindigkeit | max. 220 mm/Sek. |
| Öffnungszeit (torspezifisch) | ca. 9,5 Sek. |
Umgebungsdaten
| Abmessungen | (Motor-Aggregat) 360 x 135 x 335 mm |
| Abmessungen | (Verpackung) 375 x 150 x 500 mm |
| Gewicht (gesamt) | 7,4 kg |
| Temperaturbereich | –20°C bis +60°C |
| Leuchtmittel | (LED) 2x 8-LED-Modul |
Funktionen
| Strom-Spar-Technik |
| Schnelllauf Funktion |
| Elektronische Endabschaltung |
| Soft-Start /Soft-Stopp |
| Aufschubsicherung |
| Blockierschutz |
| Laufzeitbegrenzung |
| Entriegelung über Zugseil (innen) |
| Anschluss Taster, Lichtschranke, Haltkreis |
| Programmierbarer Ein/Ausgang |
| Anschluss für Erweiterungsmodule, nicht EM 13 |
| Anschluss für Battery backup |
| Ausgang 24 VDC, 250 mA |
| Back jump |
| Wartungs- und Zyklenzähler |
| Abschaltautomatik AUF und ZU getrennt programmierbar |
| Teilöffnung programmierbar |
| Antriebsbeleuchtung auch über Funk schaltbar |
| Torlaufgeschwindigkeit AUF und ZU getrennt programmierbar |
| Soft-Lauf-Position AUF und ZU getrennt programmierbar |
| Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar |
| Automatische Zulauffunktion |
| Fehlerspeicher |
| Reset-Funktion |
| Programmierung und Zustandsmeldung über LCD-Anzeige |
Artikelnummer: 183 504
Antriebsschienen
Microprofilierte Antriebsschiene
Zahnriemen, 2- teilig (0,8mm) zur Auswahl:
K- Schiene: Bis zu einer Torhöhe von 2180 mm
| Gesamtlänge | 3080 mm |
| Bewegungshub | 2475 mm |
| Verpackungslänge | 1600 mm |
| Gewicht | 5,4 kg |
Artikelnummer: 115 165
M- Schiene: Bis zu einer Torhöhe von 2450 mm
| Gesamtlänge | 3330 mm |
| Bewegungshub | 2725 mm |
| Verpackungslänge | 1725 mm |
| Gewicht | 5,9 kg |
Artikelnummer: 115 167
L- Schiene: Bis zu einer Torhöhe von 3000 mm
| Gesamtlänge | 4090 mm |
| Bewegungshub | 3485 mm |
| Verpackungslänge | 2100 mm |
| Gewicht | 7,0 kg |
Artikelnummer: 115 168
